Armatex®G (Арматекс Ж) – тканая гибкая георешетка, изготовлена из высокопрочных полиэфирных (полиестеровых PET) нитей с покрытием из поливинилхлорида (ПВХ), производства компании Bonar (Словакия).

Георешетки Armatex®G относятся к геосинтетическим материалам, которые выполняют армирующую (укрепляющую) функцию. Они сформированы системой взаимно перпендикулярных продольных и поперечных полимерных элементов,  таким образом, чтобы оставались отверстия размером от 15 до 35мм . Это позволяет проникать частицам несвязного грунта или каменного материала через отверстия сетки с последующим заклиниванием. Для армирующего эффекта очень важно когда частицы вышележащего материала будут вдавлены через сетку по крайней мере на половину их объема в слой основания.

Георешетки Armatex® G (Арматекс Ж) используются  для армирования несвязных грунтов и слоёв сформированных из фракционных материалов (щебень, песчано-гравийная смесь).

Грунты и зернистые слои имеют относительно низкую прочность на растяжении, таким образом они не способны воспринимать все усилия, возникающие в грунтовом слое от внешней нагрузки. Возникающие в слое усилия растяжения могут восприниматься при использовании георешеток. Применяемые геосинтетические материалы действуют как армирующий элемент поэтому в даном случае мы говорим об армировании грунтов или несвязных зернистых материалов.

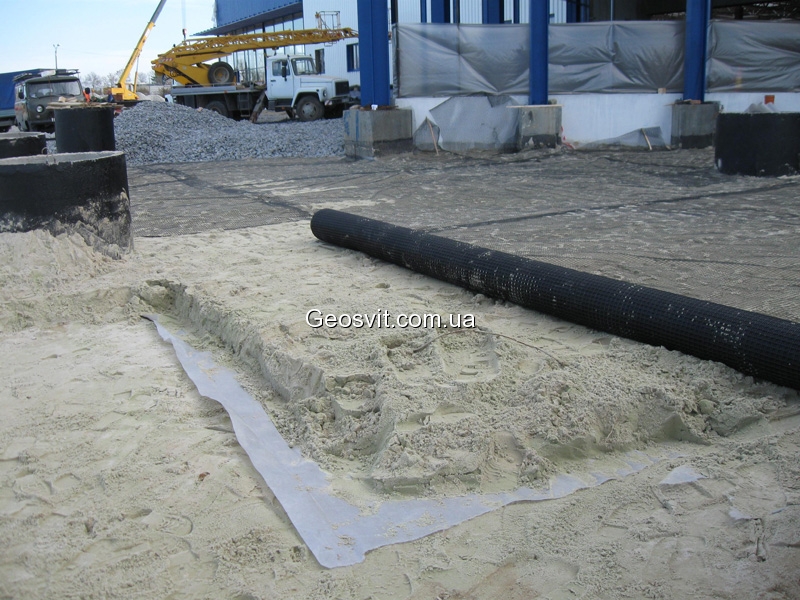

Георешетки Armatex®G - фото 1  Георешетки Armatex®G - фото 2  Георешетки Armatex®G - фото 3

Георешетки Armatex® G (Арматекс Ж) больше подходят для армирования зернистых материалов (песок, гравий, щебень),  в то время как тканные геотекстили или армирующие геокомпозиты предпочтительны в работе со связными и мелко – фракционными грунтами (глина, лёс).

Георешетки Armatex®G - фото 4  Георешетки Armatex®G - фото 5  Георешетки Armatex®G - фото 6

Основные области применения георешетки Armatex® G

  • Армирование насыпей автомобильных дорог, парковок, железнодорожных путей и аэропортов.

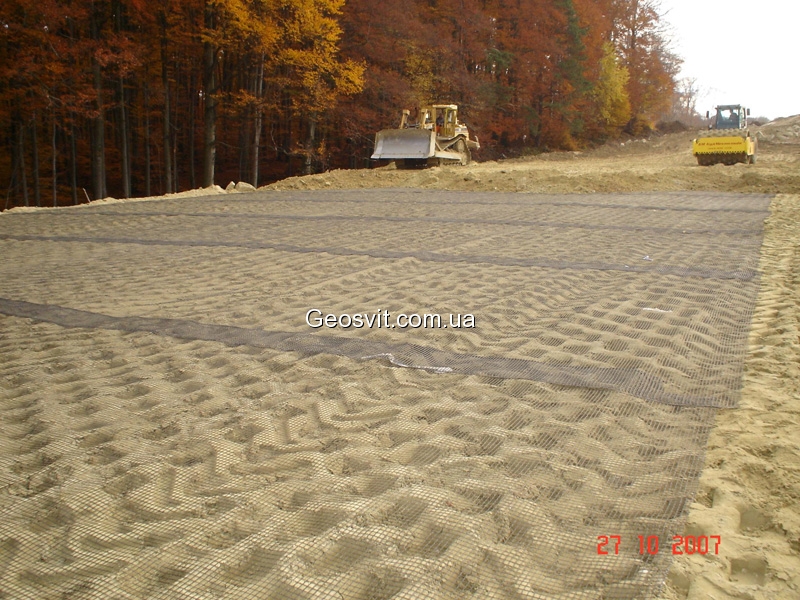

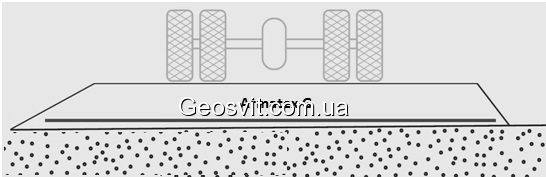

  • Армирование оснований дорожных одежд автомобильных дорог.
  • Сооружение насыпей на свайных основаниях.

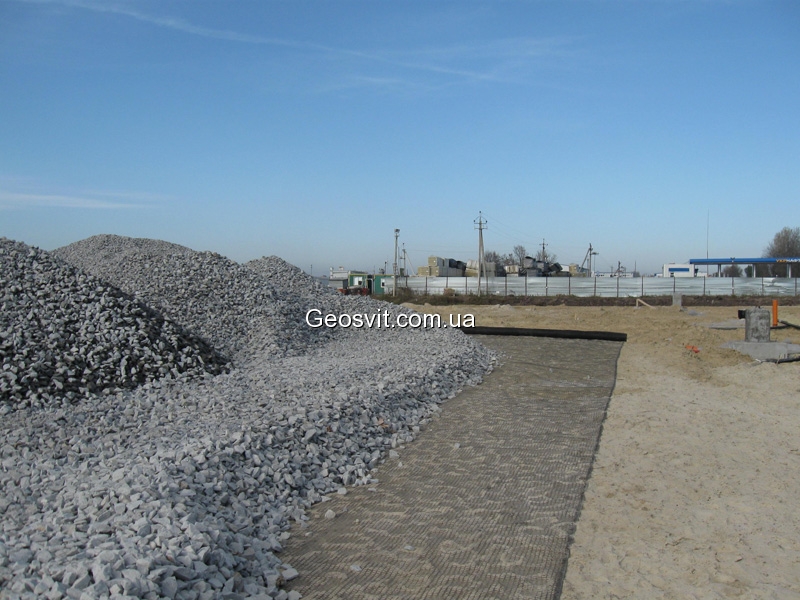

  • Армирование слабых оснований под производственными площадями, сооружениями и торговыми центрами.

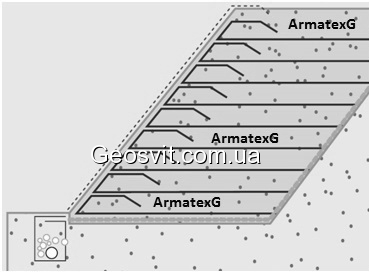

  • Армирование откосов насыпей автодорог.
  • Армирование откосов дамб.

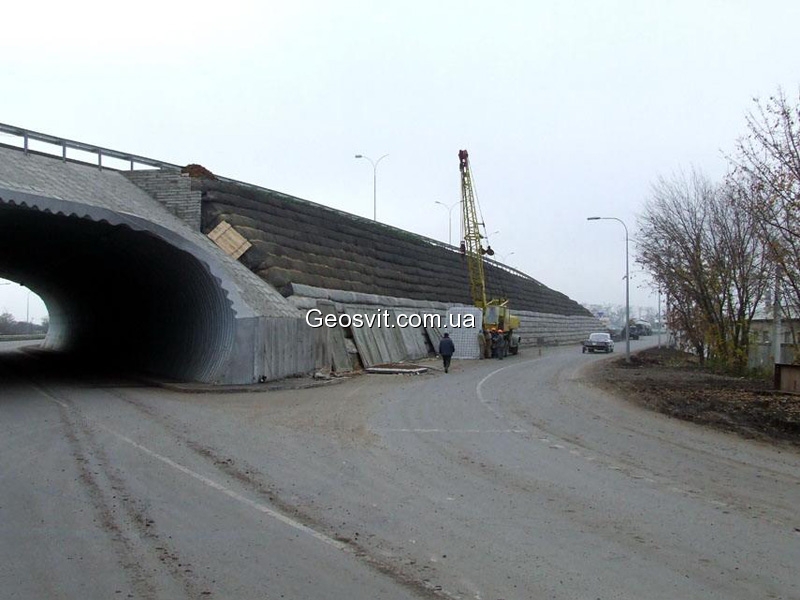

  • Сооружение армогрунтовых подпорных стен.
  • Восстановление оползневых участков.

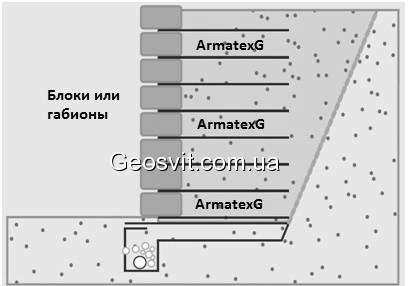

  • Как армирующий и анкерующий элемент при сооружении подпорных конструкций с использованием габионов или облицовочных блоков.
  • Армирование всех типов слабых оснований.

Основные технические характеристики георешеток Armatex G

Показатели Ед.изм. Armatex G
35/35 55/30 55/55 80/30 110/30
Максимальная прочность на растяжение
вдоль кН/м 40 60 60 90 130
поперек кН/м 40 35 60 35 35
Максимальное удлинение при разрыве
вдоль % 12,5+2,5 13,5+2,5 13+2,5 13+2,5 13+2,5
поперек % 12,5+2,5 13,5+2,5 13+2,5 13+2,5 13+2,5
Размер ячеек мм*мм 20 х 20 или 35 х 35
Ширина полотна м 5,2 5,2 5,2 5,2 5,2
Длина полотна м 100 100 100 100 100
Площадь георешетки в рулоне м2 520 520 520 520 520

Примечание: В таблице приведены наиболее распространенные в использовании марки георешетки Armatex G. В асортименте производителя имеются георешетки с прочностью в продольном и поперечном направлениях - 20/20 кН/м, 40/40 кН/м, 65/65 кН/м, 80/80 кН/м, 110/110 кН/м, 150/150 кН/м, 200/50 кН/м, 300/50 кН/м. Наиболее подходящую марку георешетки, для конкретных условий работы, могут подобрать специалисты нашей компании.

Георешетки Armatex®G - фото 7  Георешетки Armatex®G - фото 8  Георешетки Armatex®G - фото 9

Преимущества использования георешетки Armatex® G

  • Улучшают механические свойства  грунтов.
  • Позволяют использовать при строительстве неподходящие по своим физико-механическим характеристикам виды грунтов.
  • Возможность строительства в сложных инженерно-геологических условиях.
  • Уменьшают стоимость дорогостоящих наукоемких проектов.
  • Уменьшают количество зернистых материалов (щебень, песчано-гравийная смесь).

Укладка георешетки Armatex G

  • Технология укладки георешетки Armatex G для усиления основания
    Технология укладки георешетки Armatex G для усиления основания

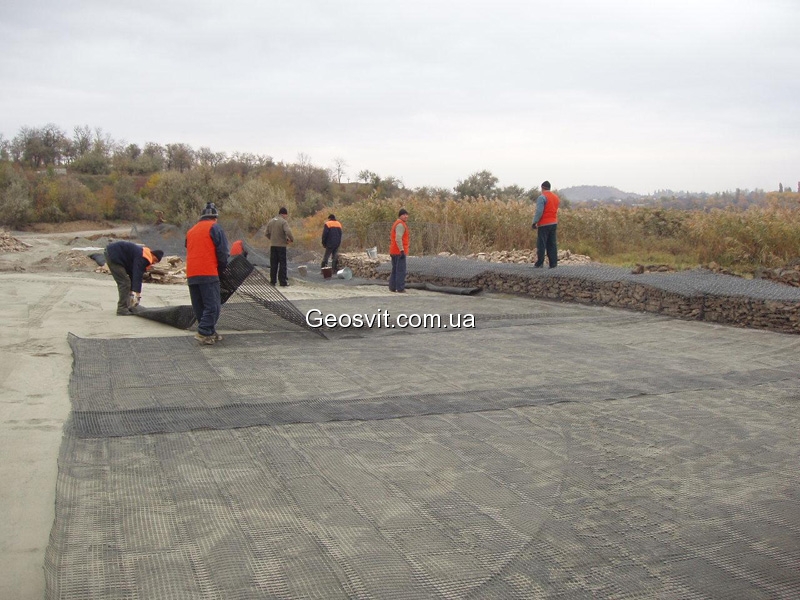

    После подготовки основания раскатывается полотно георешетки в соответствии с направлением отсыпки зернистого слоя перекрытия или другого вышерасположенного материала. Для предотвращения повреждаемости георешетки, запрещается тянуть полотно материала по основанию.

  • Технология укладки георешетки Armatex G для армирования откосов
    Технология укладки георешетки Armatex G для армирования откосов

    При использовании съемной опалубки торцевые металлические упоры устраивают с шагом 2,0м. Деревянные щиты опалубки должны иметь высоту в соответствии с расчетной высотой слоя грунта над георешеткой. В большинстве случаев эта высота составляет 0,4…0,6м. При использовании съемной опалубки необходимо иметь её в двух комплектах достаточных для одной захватки. Один комплект для первого армированного слоя, а второй для следующего.

Применение георешетки Armatex G

  • Применение георешетки Armatex G в дорожном строительстве
    Применение георешетки Armatex G в дорожном строительстве

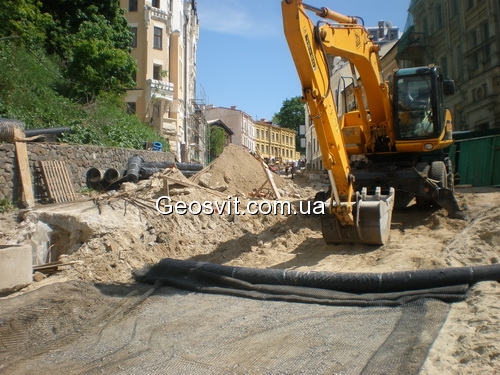

    Георешетки Armatex®G могут применятся как при новом строительстве автомобильных дорог так и при их реконструкциях. При реконструкции георешетки могут использоваться для уширения существующих насыпей с минимальным увеличением занимаемой площади по основанию насыпи.

  • Применение георешетки Armatex G в ландшафтном строительстве
    Применение георешетки Armatex G в ландшафтном строительстве

    Помимо других направлений строительства георешетки и в частности тканные георешетки Armatex G нашли применение и в ландшафтном строительстве при благоустройстве участков. решётка Armatex®G в ландшафтном строительстве применяется для армирования склонов и откосов на участках, сооружения армогрунтовых подпорных стен, сооружения подпорных стенок с использованием всевозможных облицовочных блоков и габионов, армирования оснований при строительстве дорог, стоянок, пешеходных дорожек на участках и.т.д.
